您的位置: 首頁 > 產品頻道 > UV膠 > 醫用（yòng）級粘合膠 > 醫用UV膠水3311G10

科佳產品中心

聯係香蕉视频官

電（diàn）話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區西鄉街道78區前進二（èr）路中（zhōng）糧錦雲3號商務樓701、702、706室

醫用UV膠水3311G10

醫用uv膠3311G10 主要適用於要求結（jié）合處膠層柔韌的（de）場合，用於將堅硬或柔韌的 PVC 粘接（jiē）到聚碳酸酯（zhǐ）上。它的柔韌特性提高了粘接麵（miàn）承受載荷的能力，改善了（le）減震特性。本產品對多種基材包括玻璃，多種塑料和大多數金屬有優秀的粘（zhān）接能力。已通過SGS、ISO10993等檢測認證

在線谘詢

全國熱線

0755-2964-0159

產品特點：

醫用uv膠3311G10 主要適用於（yú）要求結（jié）合處膠層柔韌的（de）場合（hé），它的柔韌特性提高了粘接麵承受載荷（hé）的能力，改善了減震特性。本產品對多種基（jī）材包括玻璃，多種塑料和大多數金屬有優秀的粘接（jiē）能力（lì）。已通過SGS、ISO10993等檢測認證。

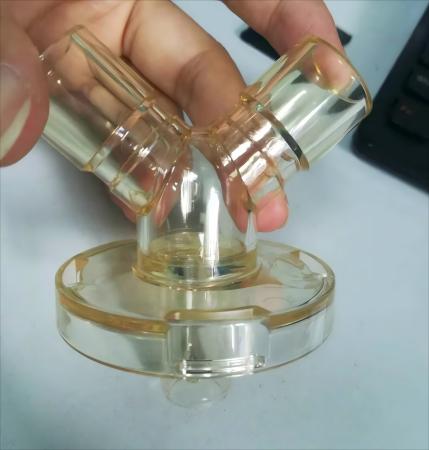

PSU對粘

PSU對粘應（yīng）用（yòng）案例

性能特征：

技術	丙烯酸（suān）
化學類型（xíng）	丙烯酸酯（zhǐ）改性聚氨酯
外觀（未固化）	透明液體
組成	單組份（fèn）-不（bú）需混合
粘度	中（zhōng）粘度，觸變性
固（gù）化方式	紫外（wài）線/可見光
固化優點（diǎn）	生產-快速固化
應用	粘接、薄（báo）膜灌封
韌性	提高（gāo）了承受重（chóng）物和（hé）抗震（zhèn）性

使用方法：

1、該產品具有光敏性。在（zài）儲存時應遠離日光，紫外光和人造光源。

2、該產（chǎn）品應是用黑色膠（jiāo）管（guǎn）進行（háng）施膠。

3、要想獲得最好（hǎo）的粘接性能，被粘接的材料表麵應當幹淨，無油脂。

4、固化深度取決於光源強度，距光源的距離（lí），固化深（shēn）度，粘接間隙以及材料（liào）的透光率（lǜ）。

5、推薦粘接部（bù）位的光強最小（xiǎo）為（wéi） 5 mW/cm²，所需（xū）要的時間（jiān）為相同光強下初固時間的 4-倍。

使用注意（yì）事（shì）項：

1、為了達到表幹，更高強（qiáng）度的紫外線是需要的（100 mW/cm²）。

2、對於溫度敏（mǐn）感的基材，例如熱塑（sù）性塑料，需要進行冷卻。

3、結晶（jīng）和半（bàn）結晶熱塑性（xìng）塑料需（xū）要（yào）檢查是否因為接觸膠導致應（yīng）力開裂。

4、過量的粘膠劑可以用有機溶劑除去。

5、粘接件（jiàn）再（zài）承受任何（hé）載荷前，應（yīng）當先冷（lěng）卻。

技術參數：

硬度，ISO 868，肖氏（shì）	53
折射率	1.5
吸水率，ISO 62， %：
2 小時在沸水（shuǐ）中	3.18
延伸率（lǜ），斷裂時，ISO 527-3， %		250
斷裂延伸率，ISO 527-3		N/mm2 255
	（psi）	（37000）

斷裂拉伸強度，斷（duàn）裂時，ISO 527-3 N/mm² 18.6 （psi ）（2700）

電性能：

介電常數/損（sǔn）失，IEC 60250：

100 Hz		5.17/0.04
1	KHz	5.01/0.02
1	MHz	4.61/0.04
體積電阻率，IEC 60093， ·cm			7.7×1014
表麵電阻率，IEC 60093， cm			9.2×1014
介電強度，KV/mm			26

固化後材料特性（xìng）

膠粘劑性能（néng）

固化@30 mW/cm²，標準@365nm，80 秒使用金屬鹵素燈，（樣品在 0.5mm 間隙內固化）。

剪切強度，ISO 4587：

聚碳酸酯	N/mm2	*5.2
	（psi）	（750）
*substrate failure

典（diǎn）型環境抵抗性能

固化（huà）@30 mW/cm²，標準@365nm，在 80 秒使用金屬鹵素燈，（樣品（pǐn）在 0.5mm 間（jiān）隙內固化）。

剪（jiǎn）切強度，ISO 4587：

聚（jù）碳酸酯：0.5mm 間隙

耐化學品（pǐn）/溶劑測試

在下列條件下進行老化，在 22℃進行測試

	℃		初始粘接強度的（de）剩有（yǒu）率%
環境	℃	2 h	24 h	170 h
沸水	100	*100	--------	--------
水	49	*100	--------	--------
水	87	*100	--------	--------
乙（yǐ）醇，異丙醇	22	--------	95	--------
熱/濕	38	--------	--------	*100

測試參數：

固化前的材料特性

比重@25℃	1.08
折射（shè）率	1.48
閃（shǎn）點-見 MSDS
粘度（dù） Brookfield-RVT， 25℃，mPa·s （cP）：
轉子 1，轉速 20 rpm	800-1200

典型固化特性 UV3311G10 在足夠強的紫外線和/或可見光下就會固（gù）化。使用 220-260nm 的

紫外光（guāng）有利於表麵固化。固化速度和（hé）最終深度受光強（qiáng）度，波普分布，照射時間和基材透光的影響。

注：這（zhè）裏提到的（de）紫外線光（guāng）強是在 365nm 下測定（dìng）的。

應力開裂

把膠塗（tú）在聚碳（tàn）酸（suān）酯彎曲的條上，6.4cm×13mm×3mm，彎曲達到一（yī）定的應力水平。

應力開裂，ASTM D 3929，分鍾：

7N/mm² 應力在條上 >15

12N/mm² 應力在條上（shàng） 13-14

固定時間剪切強（qiáng）度達到 0.1 N/mm² 所需要的時（shí）間為初固時間（jiān）

UV 固化時間，顯微鏡幻燈片，秒：

黑光燈，Zeta® 7500 光源：

6mW/cm2，標準@365nm ≤15LMS

UV 固化時間，聚碳酸酯粘 PVC，秒：

金（jīn）屬鹵素燈（銦），Zeta® 7400：

無電極係統，D 燈 30 mW/cm²，標準@365nm， <5

無電極係統，H 燈 50 mW/cm²，標準@365nm， <5

無電極係統，D 燈 50 mW/cm²，標準@365nm， <5

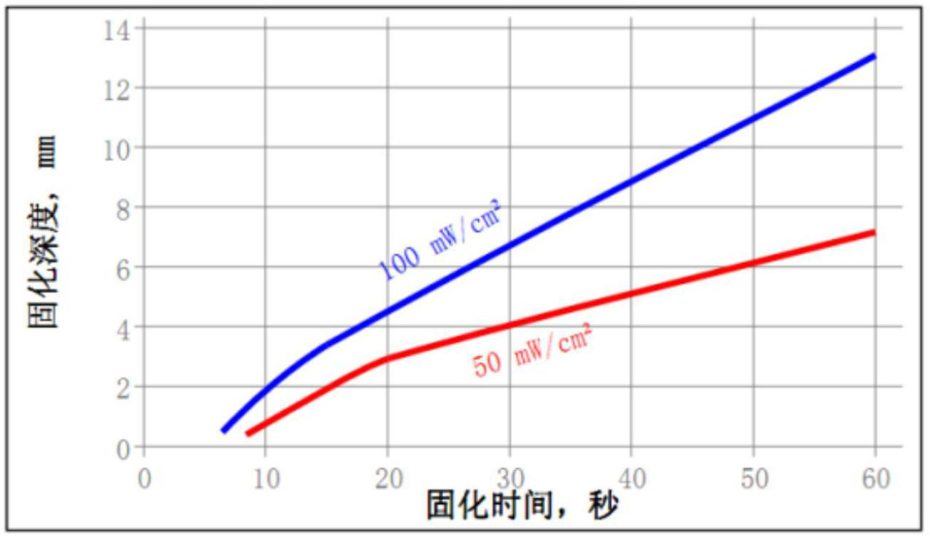

固化深度 VS.光強（365nm）

提示：當暴露在 V 燈下，強度為 50 和 100 mW/cm² 30 秒，固化深度超過 13 毫米，在中壓水銀燈下的表現與 H 燈相同（tóng）。

曲線圖

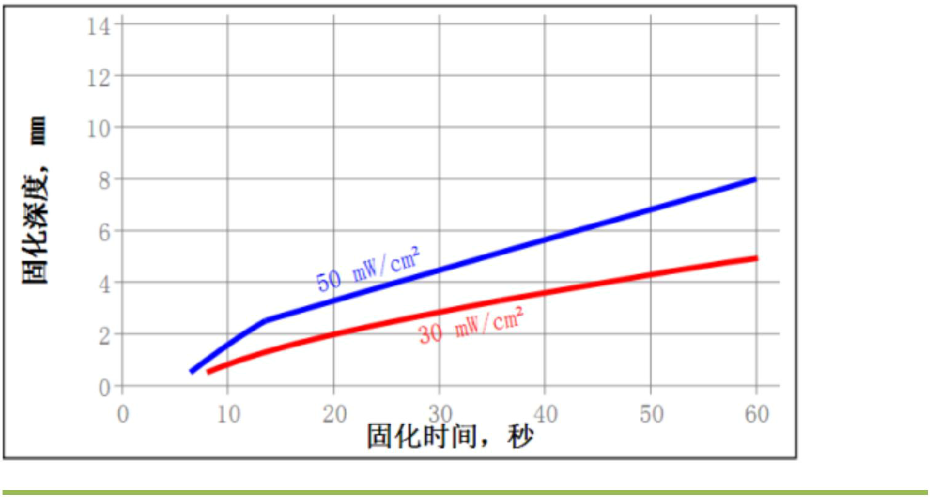

固化設備：金屬鹵素燈

圖片（piàn）1

固化設備：無電極係統，D 燈

固化設備：無電極係統，H 燈（dēng）

固化後材料典型性能

固化@30 mW/cm²，標準@365nm，在 80 秒使用玻璃（lí）燈（dēng）罩的金屬鹵素燈

貯（zhù）存條件：

產品貯存於（yú）未開封的原包裝內存放在陰冷幹燥處。貯存方（fāng）法（fǎ）在產品外包裝上有所標注。

理（lǐ）想貯存條（tiáo）件：8℃-28℃。如（rú）將該產品貯存（cún）在（zài）低於 8℃或高於 28℃條件下，可能會影響產品性能。 被取出包裝盒外使用的（de）產品有可能在使用中受到汙染。為避免汙染未用膠液，不要將任何膠液倒回原包裝內。本公司將不會對已受到汙染的或上麵已提（tí）及的貯存方法不恰當的產品負責。

聲明：

聲明：本說明書僅供參考（kǎo），不構成保證聲明，不能視為技（jì）術性指標，客（kè）戶須自行測試（shì）是否合適（shì）其特定要（yào）求及需要。科佳膠粘材（cái）料有限公司保留更（gèng）改此單張內容而不作另行通知的權利（lì）.科佳公司不承擔特定情況下使用科佳產品出現的問題, 不承擔任何直接,間接,意外損失責任。

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食（shí）品級認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低揮發VOC等，單組份半流動透明室溫固化（huà）高強度粘接力的矽膠膠水。KJ-998膠水（shuǐ）具有耐高低溫，抗紫外線、耐化（huà）學介質、耐老化和優異的絕緣、防潮、抗（kàng）震、耐電暈、抗（kàng）漏電性能。常用於室溫下成型矽膠粘（zhān）接矽膠、矽膠粘塑膠生（shēng）產加工工藝。

: 醫用（yòng）矽膠膠水KJ-998A

KJ-998A膠（jiāo）水FDA食品級認證、ISO10993測試認（rèn）證、ROHS認證、REACH認（rèn）證、低揮（huī）發VOC等；為單組份半流動透（tòu）明室溫固化高強度粘（zhān）接力的矽（guī）膠膠水。KJ-998A膠水具（jù）有耐（nài）高低溫，抗紫外線（xiàn）、耐化學介質、耐老（lǎo）化和優異的絕緣、防潮、抗震、耐（nài）電暈、抗漏電性能。常用於（yú）室溫下和成型（xíng）矽膠、塑膠、金屬（shǔ）等材質粘（zhān）接（jiē）、灌封生產工藝。

: 醫（yī）用矽膠膠水KJ-998A-1

KJ-998A-1是通過FDA食（shí）品級認證（zhèng）、ISO10993測試（shì）認證（zhèng）、ROHS認證（zhèng）、REACH認證、低揮發VOC等；具有耐高低溫，抗紫外線、耐化學介質、耐老化和優（yōu）異的絕緣、防潮、抗震、耐電暈、抗（kàng）漏電性能。常用（yòng）於室溫（wēn）下成型（xíng）矽膠粘接矽膠、矽膠粘塑膠（jiāo）生產加工工藝。
