您的位置: 首頁 > 產品頻道 > AB膠（jiāo） > 塑料粘金屬AB膠 > 塑料粘金屬膠水 KJ-6363F05-8 (5-6分鍾)

科佳產品中心

聯係香蕉视频官

電話：139-2283-9550
座機：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區西（xī）鄉街道78區前進（jìn）二（èr）路中糧錦雲3號商務樓（lóu）701、702、706室

塑料粘金屬膠水 KJ-6363F05-8 (5-6分鍾)

塑料粘金屬膠水 KJ-6363F05-8，是一款操作（zuò）時間（jiān）5-6分（fèn）鍾，非導電、多用途的AB膠(得複康的14167參數接近)。適用於各種電子組件的結構粘接。無需底塗便可對金屬有（yǒu）優異的粘接性能，對工程塑料和複合材料的粘接僅需（xū）極少的表麵（miàn）處理。該產品兩組份混合體積比為10:1，操作時間5-6分鍾。固化後具（jù）有高強度、優異的耐疲勞性、抗衝擊性和（hé）韌性（xìng）。

在線谘詢（xún）

全（quán）國熱線

0755-2964-0159

產品特點：

塑料粘（zhān）金屬（shǔ）膠水 KJ-6363F05-8，適用於各種電子組件的結構粘接。無需（xū）底塗便可對金屬有優（yōu）異（yì）的（de）粘接性能，對工程塑料（liào）和複合材料的粘接僅需極少（shǎo）的表麵處理。該產品（pǐn）兩組份混合體積比為10:1，操作時間5-6分鍾。固化後（hòu）具有高強度、優異的（de）耐疲勞性、抗衝擊性和韌（rèn）性。即：室溫下快速（sù）固化，高韌性，高強度（dù），無需表麵處理特點。

ab膠KJ-6363F05-8

應用於案例

技術參數：

1、基礎性能（néng）：

性質	A組分	B組分
顏色（目測（cè））	黃色膏狀	藍色（sè）膏狀（zhuàng）
粘度（cps）（@20rpm，SNB-3）	100,000-180,000	70,000-140,000
密度（g/cm3）	0.96	1.15
混合體積（jī）比	10	1
混合質量比	8.35	1
混合後（hòu）顏色（目（mù）測（cè））	綠色
混合後粘度（cps）（@20rpm，SNB-3	80,000-150,000
開放時間@25℃	3-5 min
操作（zuò）時間@25℃	120-180 s

2、典型性能：

剪切強度（鋁）	≥20MPa
T剝離強度	≥10KN/m
Tg	68℃
熱膨脹係數，Tg之前	72×10-6
熱膨脹係數，Tg之（zhī）後	165×10-6
邵氏硬度	68D
線性收縮率	5%

3、粘接性：

剪切強度在25℃下測試，測試樣片的（de）製備為（wéi）70℃70s，25℃24h。
ABS	7.8 MPa
PC	11 MPa
鋁（lǚ）	20 MPa
剪切強度（dù）在25℃下測試，測試樣（yàng）片的製備為70℃70s，25℃24h，50℃/95%RH下14天。
ABS	5.6 MPa
PC	7.7 MPa
鋁	14.0 MPa
剪（jiǎn）切強度在25℃下（xià）測試，測試樣片（piàn）的製備（bèi）為70℃70s，25℃24h，-40℃-80℃/85%RH 6小時（shí）做8個循環，共48 h。
ABS	5.6 MPa
PC	7.7 MPa
鋁	14.0 MPa
剪切強度在82℃下測試，測試（shì）樣片的製備為（wéi）70℃70s，25℃24 h。
鋁	8.0 MPa

4、典（diǎn）型固化速度曲線：

25℃下鋁試片的剪切強度，固化（huà）條件：70℃70s，25℃24 h。

KJ-6363F05-8典型固化速（sù）度曲線

5、典型放熱曲線：

KJ-6363F05-8 典型放熱曲線

使用方法：

基材粘接界麵，應潔淨幹燥，表麵無塗（tú）層（céng）、氧化膜、油汙、灰塵、脫模劑等（děng）汙染物。特殊基材處理方法（fǎ）詳（xiáng）見表麵處理。
建議以60℃（層間（jiān）溫度）/60s作為金屬與塑料（liào）粘接的測試參數。

施（shī）膠氣壓	0.3-0.5 MPa
固化加（jiā）壓	5-6 KG
粘接基材表麵溫度（施膠處）	60-70 ℃
後固化存放條件-時間&溫度	2 hours @25℃

使用前回溫@25℃

50ml膠管

30 min

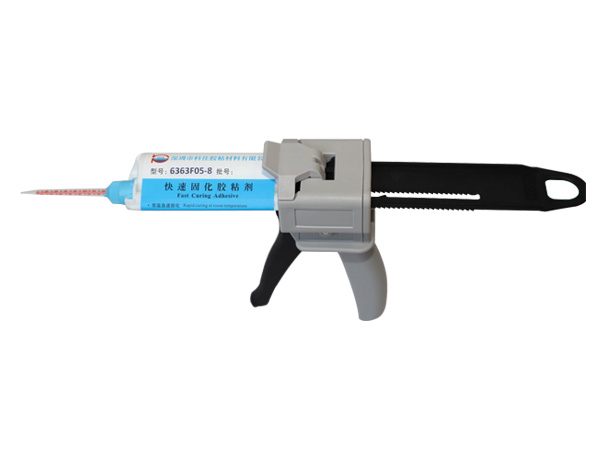

將雙組份膠管裝在膠槍（qiāng）上，打開頂蓋。通過擠出少量膠（jiāo）體拉平兩個活塞，確保均勻流淌（tǎng）。必要時可清理管口，然（rán）後安裝靜態混合頭。施（shī）膠於幹淨的基材表（biǎo）麵，配對工件。夾裝定位（wèi）直（zhí）到粘（zhān）接牢固。膠粘劑在25℃下8-24h完全（quán）固化。未使用產品（pǐn）的儲存溫度為2-8℃。
清潔多餘膠樣，可通過（guò）溶劑擦除。例如（rú）粘合完成的工件及粘接膠線的溢膠可利（lì）用異丙醇（chún）擦除。

備注：使用溶劑時，應移除火源，遵守產（chǎn）品的注意事項和使用說明。

表麵處理操作如下：

隻需最小限度的表麵處理即（jí）可粘結金屬、塑料等諸多基材。但是（shì），為達到最好的粘接性（xìng）能和耐候性，所有粘接基（jī）材應潔淨、幹燥，表麵無塗層、氧化膜、油汙、灰塵、脫模劑等汙染物。表麵處理的程度取決於客戶（hù）對粘接（jiē）強度及耐（nài）候性的要求。以下處理方法僅作為（wéi）常用（yòng）材料表麵處理的建議：
1、不鏽鋼和鋁
1.1 用丙（bǐng）酮（tóng）或（huò）異丙醇等無油溶劑擦拭表麵灰塵。
1.2 噴砂或用（yòng）幹淨的細砂紙打磨（180目或更（gèng）細）。
1.3 再用溶劑擦拭掉碎屑。
注（zhù）意：鋁材可（kě）能會被酸類物質腐蝕，請遵守產品的注意事項和使用（yòng）說明。
2、塑料/橡膠
2.1 用異丙醇擦拭基材（cái）表麵。
2.2 用細砂（shā）紙打磨（180目或更細）。
2.3 再用溶劑擦拭掉（diào）碎屑。
3、玻（bō）璃
3.1 用丙酮擦拭（shì）基材表麵。
3.2 在玻璃表麵塗一層薄的（2.5 μm以（yǐ）下）金屬底塗劑，並在25℃下放置至（zhì）少30 min，以（yǐ）達到最大粘接強度。
3.3 再用異丙醇擦拭除去殘留物。
注意：使用（yòng）溶劑時，應移除火源，遵守（shǒu）產（chǎn）品的注（zhù）意事項和使用說明。

包裝（zhuāng）和運輸：

1、為延長保質期（qī），膠管包（bāo）裝（zhuāng）及散（sàn）裝產品應存放於2-8℃
2、存放在建議溫（wēn）度2-8℃下（xià）的未開封產品，其保質期為1年。存放於（yú）8-25℃下，保質期為3個月。

健康和安全：

注（zhù）意事項：

1、大批量膠水混合會產生快速固化及高溫。
2、工業用（yòng）物料，遠離（lí）兒童，防止食用。膠液粘汙到皮膚，可用溫熱水和肥皂及時清洗（xǐ）或用無水乙醇，丙酮等有機溶劑清洗

聲明：本說明書僅供（gòng）參考，不構成保證聲明，不能視為技術性指標，客（kè）戶須自行（háng）測試是否合適其特定要求及（jí）需要。科佳膠粘（zhān）材料有限公司保留更改此（cǐ）單張內容而不作另行通知的權利.科佳公司不承擔特（tè）定情況下（xià）使用科佳產品出現的問題, 不承擔任何直接,間接,意外損失責任。

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是（shì）通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等（děng），單（dān）組份半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學介（jiè）質、耐老化和優異的絕緣、防（fáng）潮、抗震（zhèn）、耐電暈、抗漏電性能。常（cháng）用於室溫下成型矽（guī）膠粘接矽膠、矽膠粘塑膠生產加工工藝。

: 醫用矽膠膠水KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發VOC等；為（wéi）單（dān）組份半流動（dòng）透明室溫固（gù）化高強度粘接力（lì）的矽膠膠（jiāo）水。KJ-998A膠水具有耐高低溫，抗紫外線、耐化學介（jiè）質、耐老化和優異（yì）的絕緣、防潮、抗（kàng）震、耐電暈（yūn）、抗漏電性能。常用（yòng）於室溫（wēn）下和成型矽膠、塑膠、金屬等材質粘接、灌封生產工藝。

: 醫用矽（guī）膠膠水KJ-998A-1

KJ-998A-1是（shì）通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低揮發VOC等；具有耐高低溫，抗紫外（wài）線、耐化學介質（zhì）、耐老化和優（yōu）異的絕緣、防潮、抗震、耐電暈、抗漏電性（xìng）能（néng）。常用於室溫下成型矽膠粘（zhān）接矽膠、矽膠粘塑膠（jiāo）生產（chǎn）加工工藝。

: 醫（yī）用矽膠顯（xiǎn）影（yǐng）膠水KJ-998BL

KJ-998BL是通過FDA食品級認證、ISO10993測試認證、ROHS認證（zhèng）、REACH認證、低揮發VOC等，為單組份（fèn）蘭色（sè）、藍色、淡藍色矽（guī）膠膠水。常（cháng）用於醫用（yòng）矽膠導管上，起到堵頭、粘接、灌封、密封等（děng）作用。
