KJ-3300-16UV膠 主要適用於結合處膠層柔韌的場合，用於將堅硬（yìng）或柔韌的 PVC粘接到聚碳酸酯上。它的柔（róu）韌特性提高了粘接麵承受載荷的能力，改善了減震性。本產品對（duì）多種基材包括玻（bō）璃，多種塑料和大多數金屬有優（yōu）秀的粘接能力。觸變特性減少了液態在施（shī）膠後，未固化前到處流淌（tǎng）.

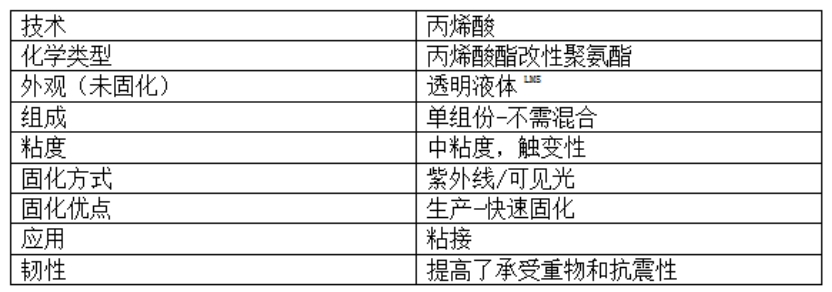

PC粘PC應用案（àn）例

比重@25℃                                    1.08

折射率                                       1.48

閃點-見MSDS

粘度 Brookfield-RVT，25℃，mPa·s（cP）：

轉子  4，轉速（sù）20 rpm                          3500-7500

固化特性（xìng） 在足夠強的紫外線和/或可見光下就（jiù）會固化。使用220-260nm的紫外光（guāng）有利於表（biǎo）麵固化（huà）。固化速度和最終深（shēn）度受光強度，波普分布，照射時間和基材透光的影響。

注（zhù）：這裏提到的紫外線光強是在365nm下（xià）測定的。

應力開裂

把膠塗在聚碳酸酯（zhǐ）彎（wān）曲的條上，6.4cm×13mm×3mm，彎曲達到一定的應力水平。

應力開裂，ASTM D 3929，分鍾：

7N/mm²應力在（zài）條上             >15

12N/mm²應力在（zài）條上         13-14

固定時間

剪切強度達到0.1 N/mm²所需要的時間為初固時間

UV固化時間，顯微鏡幻燈片，秒（miǎo）：

黑光燈，Zeta® 7500光源：

6mW/cm²，標準@365nm                        ≤15

UV固（gù）化時間，聚（jù）碳酸酯 粘PVC，秒：

金屬鹵素燈（銦），Zeta® 7400：

無電極係統，D燈30 mW/cm² ，標準 @365nm，   <5

無電極係統，H燈50 mW/cm² ，標準 @365nm，   <5

無電極係統，D燈50 mW/cm² ，標（biāo）準 @365nm，   <5

固化深度（dù） VS.光強（qiáng）（365nm）

提示：當暴露（lù）在V燈下，強（qiáng）度為（wéi）50和100 mW/cm² 30秒，固化深度超過13毫米，在中壓水銀燈下的表現與H燈相同。

曲線（xiàn）圖（tú）

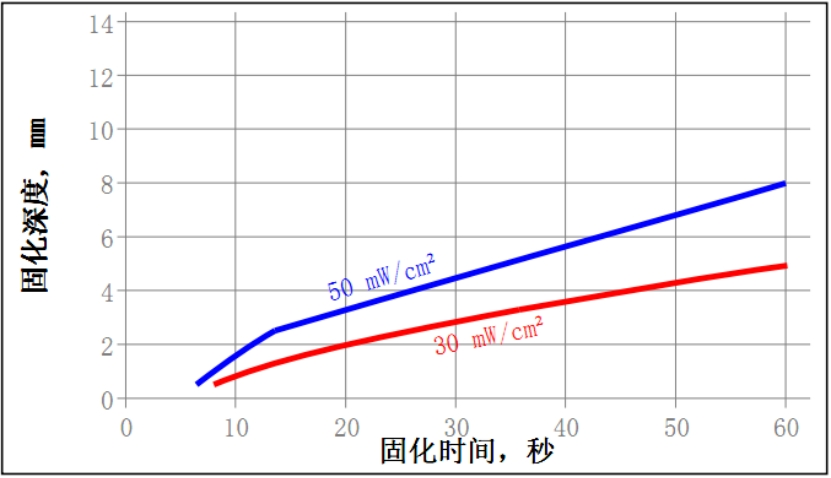

固化（huà）設備：金屬鹵素燈

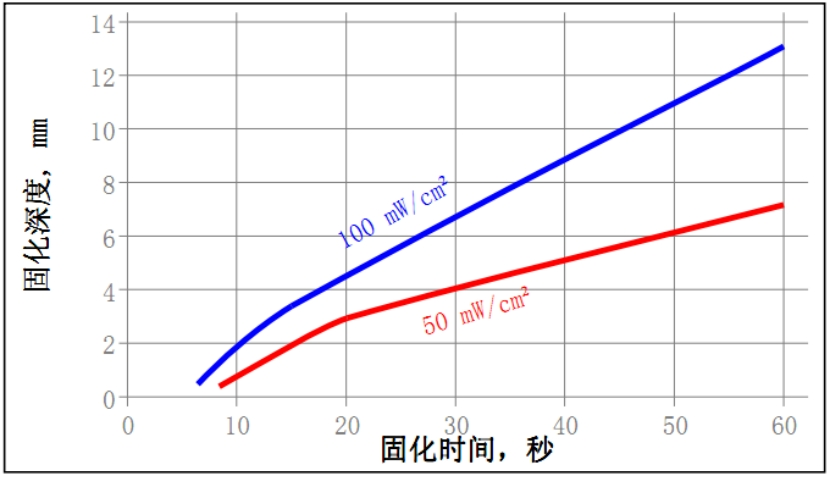

固化設備：無電極（jí）係統，D燈

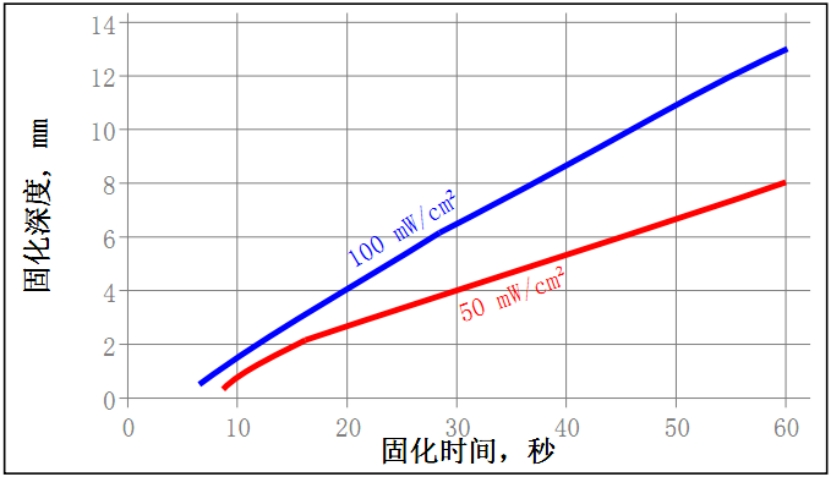

固化設備：無電（diàn）極係（xì）統，H燈

固化@30 mW/cm² ，標準 @365nm，在80秒使用玻璃燈罩的金屬鹵素燈

物理性能：

硬度（dù），ISO 868，肖（xiāo）氏                    53

折射率                                 1.5

吸水率，ISO 62，%：

2小時 在沸水中（zhōng）                   3.18

延伸率，斷裂時，ISO 527-3，%        250

斷裂延伸率，ISO 527-3               N/mm²       255

                                      （psi）    （37000）

斷裂拉（lā）伸強（qiáng）度，斷裂時，ISO 527-3     N/mm²       18.6

                                      （psi）    （2700）

電性能：

介電常數/損失，IEC 60250：

100 Hz                     5.17/0.04

1 KHz                      5.01/0.02

1 MHz                      4.61/0.04

體積電阻率，IEC 60093，·cm            7.7×10¹⁴

表麵電阻率，IEC 60093， cm           9.2×10¹⁴

介電強度，KV/mm                       26

固化後材料特性

膠粘劑性能

固化@30 mW/cm² ，標準 @365nm，80秒使用金屬鹵素燈，（樣品（pǐn）在0.5mm間隙內固化）。

剪切強度，ISO 4587：

聚碳酸酯              N/mm²         *5.2

                     （ psi）      （750）

*substrate failure

典型環境抵抗性能

固化@30 mW/cm² ，標準 @365nm，在80秒使用金屬鹵素燈，（樣品在0.5mm間隙內（nèi）固化）。

剪（jiǎn）切強度，ISO 4587：

聚碳（tàn）酸酯：

      0.5mm間隙

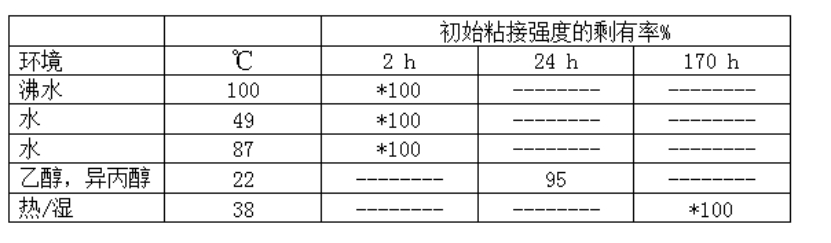

耐化學品（pǐn）/溶劑（jì）測試

在下列條件下進行老（lǎo）化，在22℃進行測試

熱老化

在所（suǒ）示條件下老化

剪切強度，ISO 4587，% 初始強度：

聚碳酸酯：

老化（huà） @ 71℃ for 170小時            *100

老（lǎo）化 @ 71℃ for 340小時            *100

老化 @ 93℃ for 170小時（shí）            *100

老化 @ 93℃ for 340小時            *100

*substrate failure

消毒影響

UV3300-16組（zǔ）成的產品在標準消毒（dú）方法，例如Et0和伽馬射線照射（shè）（累計25-50拉德劑量）顯示了優秀的粘接殘留（liú）強度。UV3300-16在1次高壓（yā）鍋蒸汽試驗後保持強（qiáng）度。建議客戶按照自己的產品和方法進行消毒測試。

注意事項（xiàng）

本產品不宜在純氧與（或）富氧環境中使用，不能作為氯氣或其他強氧化性（xìng）物質的密封（fēng）材（cái）料使用（yòng）。

1. 該產品（pǐn）具有光敏性。在儲（chǔ）存時應遠離日光，紫外光和人造光源。

2. 該產（chǎn）品應（yīng）是用（yòng）黑色膠管進行（háng）施（shī）膠。

3. 要想獲得最好的粘接性能，被粘接（jiē）的材料表麵應當（dāng）幹（gàn）淨，無油脂。

4. 固化深度（dù）取決於（yú）光源強度，距光（guāng）源的距離，固化（huà）深度，粘接間（jiān）隙以及材料的透光率。

5. 推薦粘接部（bù）位的光強最小為5 mW/cm² ，所需要的（de）時間為相同光強下初固時間的4-5倍。

6. 為了達（dá）到表幹，更高強度的紫外線是需要的（100 mW/cm² ）。

7. 對於溫度敏感的基材，例（lì）如熱塑性塑料，需要進行冷（lěng）卻。

8. 結晶和（hé）半結晶熱塑性塑料需要檢查是否因（yīn）為接觸膠導致應力開裂。

9. 過量的粘膠劑可以用有機溶劑除去。

10.粘接件再承受任何（hé）載荷前，應當先冷卻。

貯存條件：8℃-28℃。如將該產品貯存在低於8℃或（huò）高於（yú）28℃條件下，可能會影響產品性能。 被取出包裝盒外使用的產（chǎn）品有可能在使用中受到汙染（rǎn）。為避免汙染未用膠液，不要將任何膠（jiāo）液倒回原包裝內（nèi）。本公（gōng）司將（jiāng）不會對已受到汙染的或上麵已提及的貯存方法不恰當的產品（pǐn）負責。

      聲明：本說明書（shū）僅供參考，不構成保證聲明，不能視為技術性指標，客（kè）戶須自行測試是否合（hé）適其特定要求及需要。科佳膠粘材料有（yǒu）限公司保留更改此（cǐ）單張內（nèi）容而不作另行通知的（de）權利.科佳公司不承擔特定情況（kuàng）下使用科佳產品出現的問題, 不承擔任何直接,間接（jiē）,意外損失責任。
