您的位置: 首（shǒu）頁 > 產品頻道 > UV膠 > 醫用級粘合膠 > 3311G醫用級uv膠

科佳產（chǎn）品中心

聯係香蕉视频官

電話：139-2283-9550
座機（jī）：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區西鄉街道78區前進二路中糧錦雲3號商務樓701、702、706室

3311G醫用級uv膠

3311G醫用級uv膠主（zhǔ）要適（shì）用於要求結合處膠層柔韌的場合，用於將堅硬或柔韌的PVC粘接（jiē）到聚碳酸酯上。它的（de）柔韌特性提高了粘接麵承受載荷的能力，改善了減震特性（xìng）。本產品對多種基材包括玻（bō）璃，多（duō）種塑料和大多數金屬有優秀的粘接能力。觸變（biàn）特性（xìng）減少了液態3311Guv膠在（zài）施膠後，未（wèi）固化前到處流淌。

在線（xiàn）谘詢

全國（guó）熱線

0755-2964-0159

產品簡介（jiè）：

3311G醫用級 uv膠具有下列性能

技術	丙烯酸
化學類型	丙烯酸酯改（gǎi）性聚氨酯
外觀(未固化)	透明液體LMS
組成	單組份-不需混合
粘度	中粘度，觸變性
固化方式	紫外線/可見（jiàn）光（guāng）
固化優點	生產-快速固化（huà）
應用	粘接、薄膜灌封
韌性	提高了承受重物和抗震性

3311G主要適用（yòng）於（yú）要求結合處膠層柔韌的（de）場合，用於將堅硬或柔韌的PVC粘接到聚碳（tàn）酸酯上。它的柔韌（rèn）特（tè）性提高了粘接麵（miàn）承受載荷的能（néng）力，改善了減（jiǎn）震特性。本產品對多種基材包括玻璃，多種塑料和大多數金屬有優秀的粘接能力。觸變特性減少了液態3311Guv膠在施膠後，未固化（huà）前（qián）到處流淌。

產品（pǐn）參數：

比重@25℃	1.08
折射率	1.48
閃點	見MSDS
粘度 Brookfield-RVT25℃,mPa's(cP): 轉子 1,轉速20 rpm	200-400

典型固化特性 3311G醫用級uv膠在足夠強的紫外線和 /或可見光下就會固化。使用（yòng）220-260nm 的紫（zǐ）外光有利於表麵固化。固化速度和最終深度受光強度，波普（pǔ）分布，照射（shè）時間和基材透光（guāng）的影響。

注：這裏提到的紫外光強是在365nm測定的

應力開裂

把（bǎ）膠塗在聚碳酸酯彎曲（qǔ）的條上，6.4cm×13mm×3mm, 彎曲達到一定的（de）應力水平（píng）。

應力開裂，ASTM D 3929,分鍾：

7N/mm²應力在條上 >15

12N/mm² 應力在條（tiáo）上 13-14

固（gù）定時間（jiān）

剪切（qiē）強度達到（dào）0.1 N/mm? 所需要的時間為初固時間

UV固（gù）化時（shí）間，顯微鏡（jìng）幻燈片，秒：

黑光（guāng）燈，Zeta87500 光源：

6mW/cm², 標準@365nm ≤15LMs

UV固化時間，聚（jù）碳酸酯粘PVC, 秒：

金（jīn）屬鹵素（sù）燈(銦),Zeta87400:

無（wú）電極係統， D燈30 mW/cm², 標準@365nm , <5

無電極（jí）係統，H燈50 mW/cm², 標準@365nm, <5

無電極係統， D 燈50 mW/cm², 標準@365nm, <5

固化深度 VS.光強（qiáng）(365nm)

提示：當暴露在V燈下，強度為50和100mW/cm²30 秒，固化深度超過13毫米，在中壓水銀燈下的表現與H燈（dēng）相同。

曲線圖

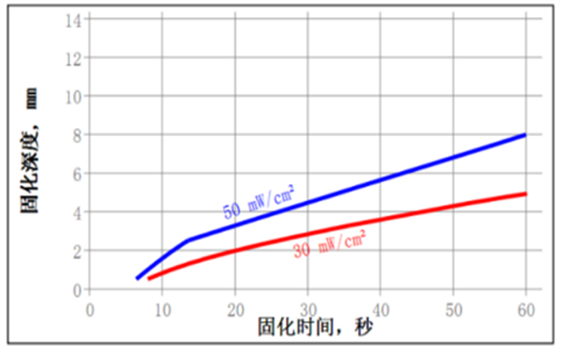

固化設備：金屬（shǔ）鹵素燈（dēng）

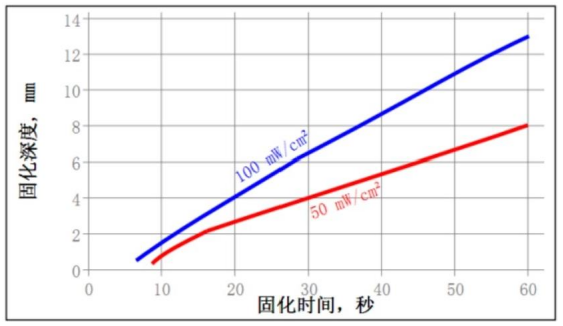

固化設備：無電極係（xì）統， D 燈

固（gù）化設備：無電極係統， H 燈

固化（huà）後材料典型性能

固化（huà）@30 mW/ cm², 標準@365nm, 在（zài）80秒使用玻璃燈罩的金屬鹵素燈

物理性能：

硬度， ISO 868,肖氏	53
折射率	1.5
吸水率（lǜ），ISO 62,%: 2小時在沸水中（zhōng）	3.18
延伸（shēn）率，斷裂時，ISO 527-3,%	250
斷裂延伸率，ISO 527-3 N/mm² (psi) (37000)	255
斷裂拉伸強度，斷裂時，ISO 527-3 N/mm² (psi) (2700)	18.6

電性能：

介（jiè）電常數/損失，IEC 60250:
100 Hz	5.17/0.04
1 KHz	5.01/0.02
1 MHz	4.61/0.04
體積電阻率，IEC 60093, cm	7.7×10¹⁴
表麵電（diàn）阻率，IEC60093,cm	9.2×10¹⁴
介電強度，KV/mm	26

固化後（hòu）材料特性

膠粘（zhān）劑性能

固化@30 mW/cm², 標（biāo）準@365nm,80 秒使用金屬（shǔ）鹵素燈，(樣品在0.5mm間隙內固化)。

剪切強度，ISO 4587:

聚碳（tàn）酸酯 N/mm² *5.2

(psi) (750)

*substrate failure

典型環境抵（dǐ）抗性能

固化@30 mW/cm², 標準@365nm, 在80秒使用金屬鹵素燈，(樣品在0.5mm間隙內固化)。

剪切強度，ISO 4587:

聚（jù）碳（tàn）酸酯：0.5mm 間隙

耐化學品/溶劑測試

在下列條件下進行老化，在22℃進（jìn）行測試

		初始粘接（jiē）強度的剩有率%
環境	℃	2 h	24 h	170 h
沸水	100	*100
水	49	*100
水	87	*100
乙（yǐ）醇，異丙（bǐng）醇	22	--------	95
熱/濕	38	--------		*100

使用方法：

1、該產（chǎn）品具有光敏性（xìng）。在儲存時應遠離（lí）日光，紫外光和人造光源。

2、該（gāi）產品應是用（yòng）黑色膠管進行施膠。

3、要想獲（huò）得最好的粘接性能，被粘（zhān）接的材料表麵應（yīng）當幹淨（jìng），無油脂。

4、固化深度取決於光源強度，距光源（yuán）的距離，固化深度，粘接（jiē）間隙以及材料的透光率。

5、推（tuī）薦粘接部位的光強最小為5 mW/cm², 所需要的（de）時間為相同光強下初固（gù）時間的4-5

倍。

6、為了達到表幹，更高強度的（de）紫外線是需要的(100 mW/cm²)。

7、對於溫度敏感的基材，例如熱塑性塑料，需要進行冷卻。

8、結晶和半結晶熱塑性塑（sù）料需要檢查是否因為接觸膠導（dǎo）致應力開裂。

9、過量的粘膠劑可以用有機溶劑除去。

10、粘接件再承受任（rèn）何載荷前（qián），應當先冷卻。

貯（zhù）存條件：

產（chǎn）品貯存於未開封的（de）原（yuán）包裝內存放在陰冷幹燥處。貯存方法在產品外包裝上有所標（biāo）注。

理想貯存條件：8℃-28℃保存6個月。如將該產品（pǐn）貯存在低於8℃或高於28℃條件（jiàn）下，可能會影響產品性能。被取出包裝盒外使用的產品有可能在使用（yòng）中受到汙染。為避免汙染（rǎn）未用膠液，不要將任何膠液倒回（huí）原包裝內。本（běn）公司將（jiāng）不會對已受到汙染的或上麵已提及的貯存方法不恰當的產（chǎn）品負責。

聲明：

聲明：本（běn）說明書（shū）僅（jǐn）供參考，不構成保證聲（shēng）明，不能（néng）視為技術（shù）性指標，客（kè）戶須自行測試是否合適其特定要求及需要。科佳膠（jiāo）粘材料有限公司保留更改此單張內容而不作另行通（tōng）知的權利.科佳公（gōng）司不承擔特定情況下使（shǐ）用科佳產品出現的問題, 不承（chéng）擔任何直接,間接,意外損失責任。

熱品推薦 / Hot product

: 醫用矽膠膠水KJ-998

KJ-998是通過FDA食品（pǐn）級（jí）認證、ISO10993測試認證、ROHS認證、REACH認證（zhèng）、低揮發VOC等（děng），單組份半流動透明室溫固化高強度粘接力的矽膠膠水。KJ-998膠（jiāo）水具（jù）有耐高（gāo）低（dī）溫，抗紫外線、耐（nài）化學介質、耐老（lǎo）化和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能（néng）。常用於（yú）室溫下成型矽膠粘接矽膠、矽膠粘塑膠生產加工工藝。

: 醫用（yòng）矽膠膠水KJ-998A

KJ-998A膠（jiāo）水FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發（fā）VOC等；為單組份半流動透（tòu）明室溫固化高強度粘接力的矽膠膠水。KJ-998A膠水具有耐高低（dī）溫，抗紫外（wài）線、耐化學介質、耐老化和優異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用於室溫下（xià）和成型矽膠、塑膠、金屬等材質粘接、灌封生產工藝。

: 醫用矽膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證、ISO10993測試（shì）認證、ROHS認證、REACH認證、低揮發VOC等；具有耐高低溫，抗紫外線、耐化學介質、耐（nài）老化和（hé）優異的絕緣、防（fáng）潮、抗（kàng）震、耐電暈、抗漏電性能。常用（yòng）於室溫下成型矽膠粘接（jiē）矽膠、矽膠（jiāo）粘塑膠生產加工工藝。
